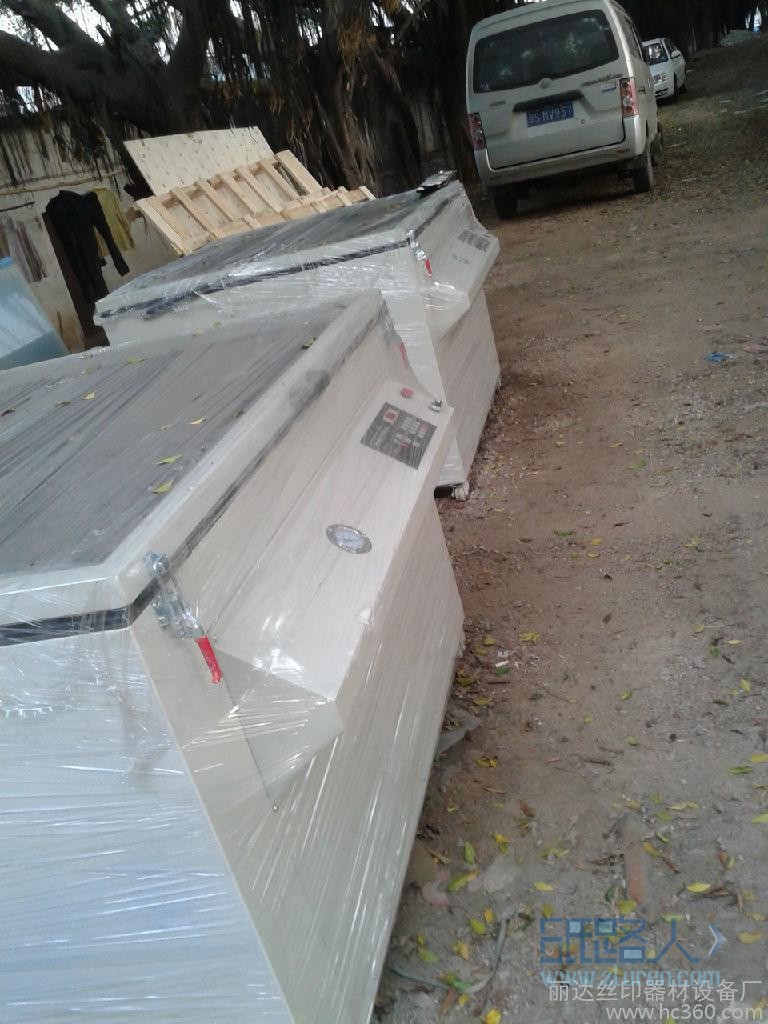

一：概述

　　　　LD-系列絲網曬版機是一種可用于曬印，絲網版等印刷版材的自動曬版設備。操作相當簡單，曬版光源采用快啟動碘鎵燈。光譜分布與印版特性相吻合，輔以性能穩定的真空裝置系統，曬版速度快，質量高。LD－型是我公司最新推出的高品質碘鎵燈曬版機，以卓越的性能價格比倍受用戶青睞　，歡迎廣大的印刷制版企業選購。

二、主要技術參數

型號 項目	700*900	900*1200	1200*1500
曬版面積	600*800	800*1100	1100*1400
真空度	－0.08MPa	－0.08MPa	－0.08MPa
光照均勻度	≥85%	≥85%	≥85%
光源功率	1KV/220V	2KV/220V	3KV/220V
外型尺寸	85×70×90	85×90×120	85×120×150
機器凈重	75KG	85KG	100KG
電壓	220V/380V	220V/380V	220V/380V

三、工作原理

　　　曬版機的曬版過程可能理解為一次曝光過程，曬版、印刷與原稿放置在由工作玻璃和橡膠封墊組成的密閉室內，利用真空泵抽出室內空氣，使室內形成真空真空壓迫使印版與搞件緊貼向玻璃平面，然后在預定的曝光時間內光源對印版光層進行曝光，曝光結束自動放氣曬版作業完成。

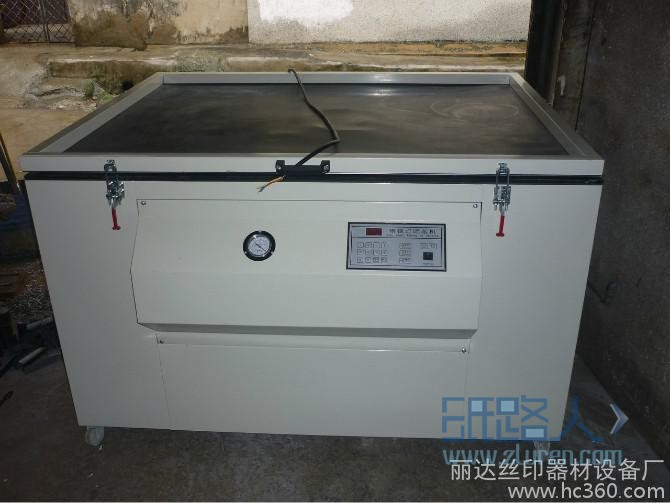

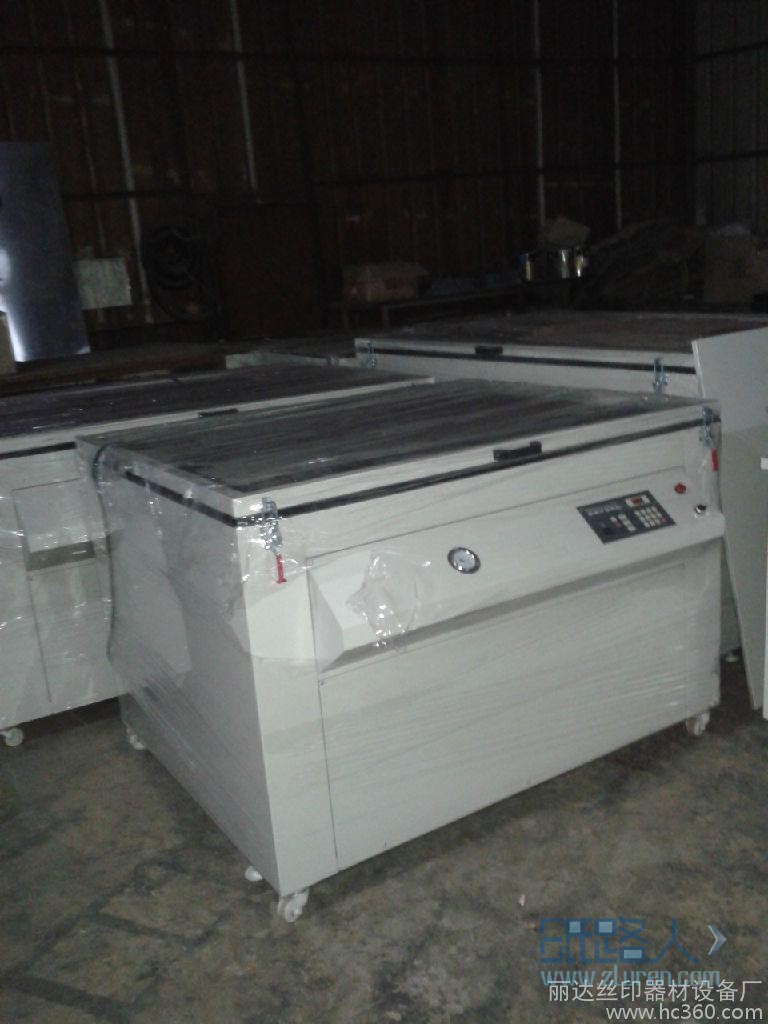

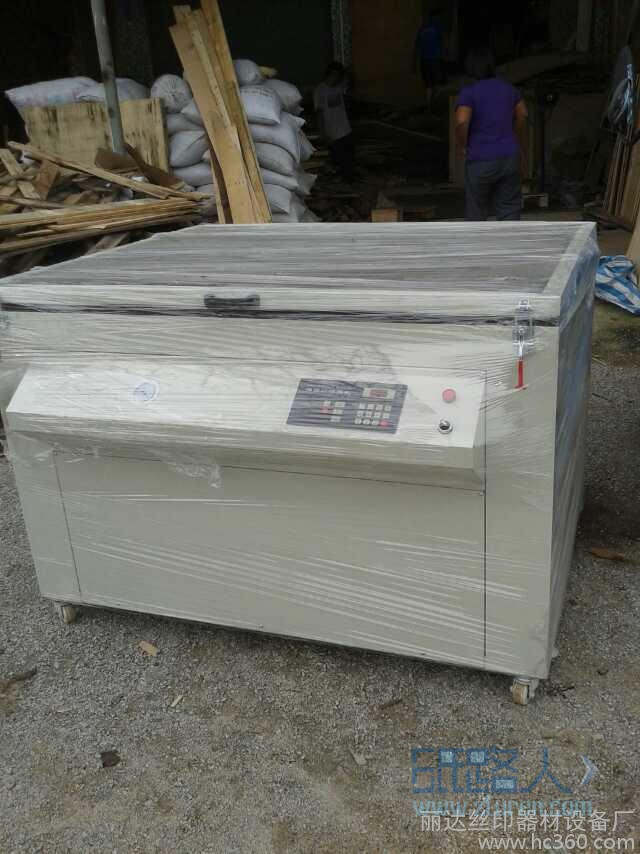

四、機械機構

　　　本機有電腦面板，機架，曬版架，真空裝置，燈罩，電器控制件等組成　。

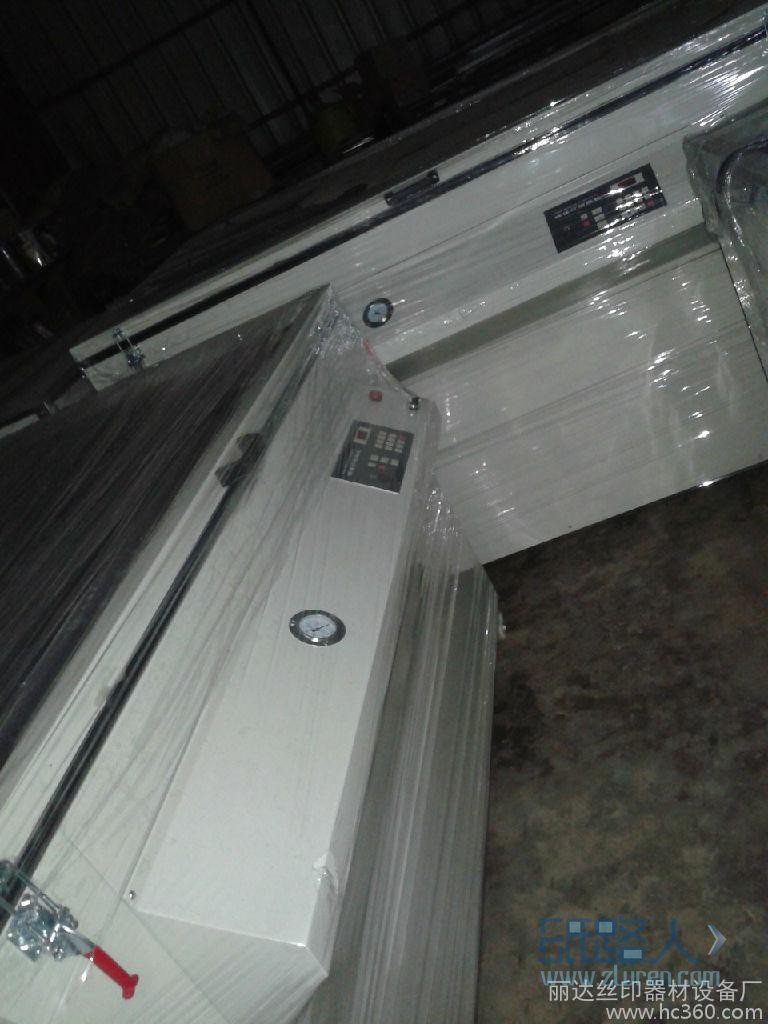

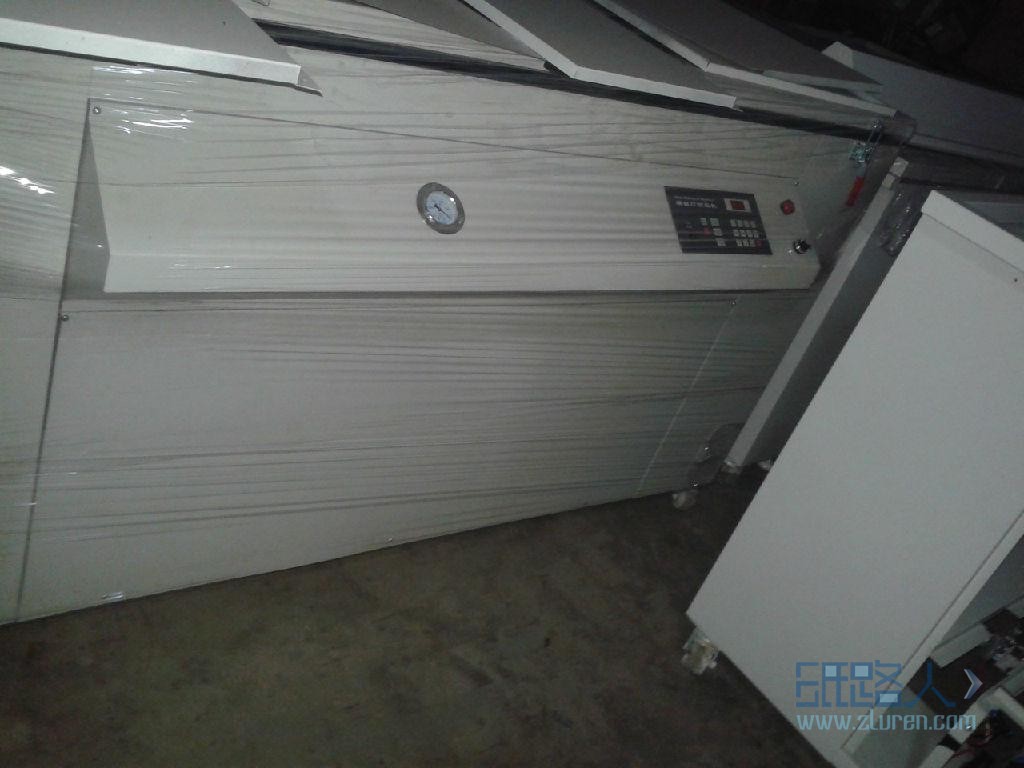

1、 電腦面板操作說明

電源開關：通/斷整機電源

（1）    顯示窗：三位顯示曬版參數和執行過程。

（2）    曝光鍵：與數字鍵清零鍵組合使用，預置，查詢，修改顯示的主要曝光參數

（3）    真空1鍵和真空2鍵：與數字鍵清零鍵組合使用，預置，查詢，修改顯示的一次曝光和二次抽氣延時時間。調整真空1和真空2　的時間組合，有利于消除抽氣過程中的氣泡，從而達到最佳的抽氣效果。

（4）    數字鍵0－9：預置和修改參數時的鍵入數字。

（5）    清零鍵：預置和修改參數時，可用于顯示器的清零。

（6）    復位鍵：將程序置為初始狀態（即開機狀態）

（7）    啟動鍵：為正式開始工作指令鍵?！?

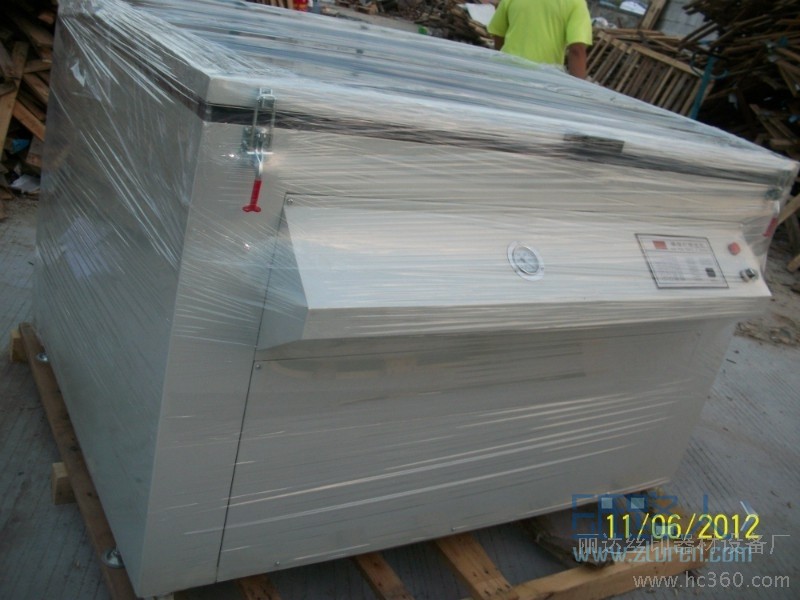

2、 機架

整機采用掀轉式框蓋機構、獨特的柔性橡皮布與真空泵配合達到充分的真空吸附

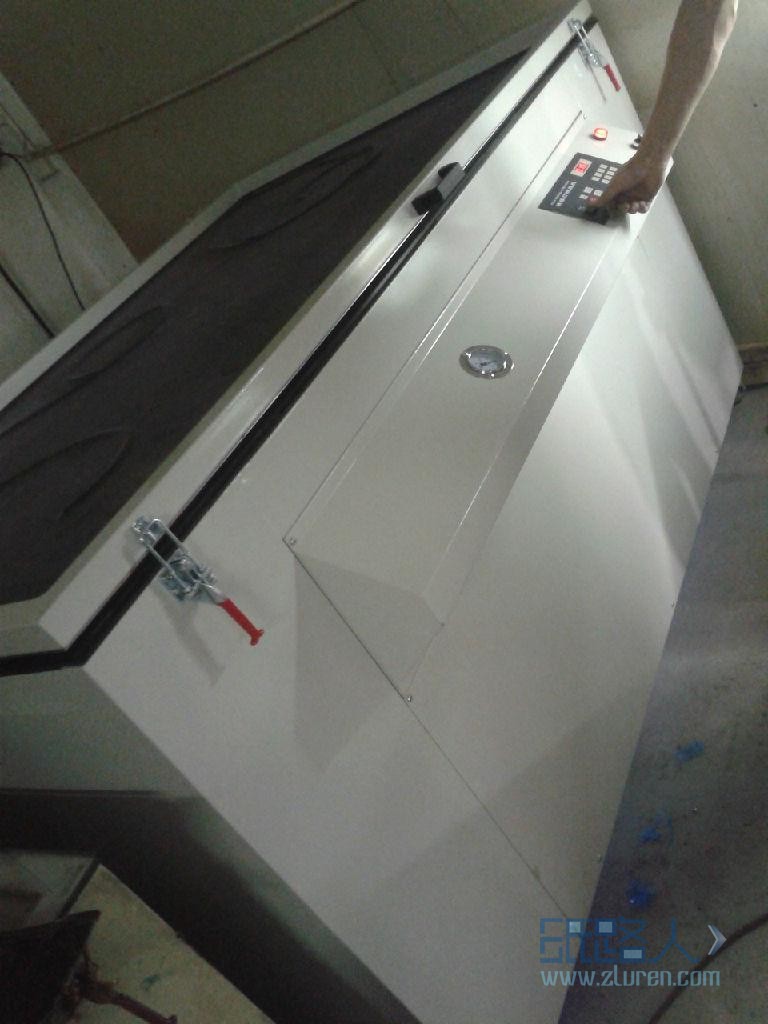

3 、  曬版架

絲網曬版機為框式。　

曬版機架壓收緊時，玻璃和橡膠封墊形成一個供放版材的裝置的密閉室。

4、真空裝置

由真空泵，真空顯示表，電磁和吸氣管組成，其作用是抽出密閉室內的空氣，提供合適負壓。

5、燈具

燈具在機箱內。

燈具是本機的核心部件，由碘鎵燈，觸發器，反光照裝置，冷卻風機等幾部分組成。

6、防止紫外光光源外泄灼傷操作者，操作時請注意使用。

五，安裝與調試　

（一）拆箱

小心拆箱避免箱內受到撞擊，拆箱后，仔細查驗裝箱物品。

（二）安裝

1，機架就位，找準水平

2，上緊電纜插頭，（電源安裝空氣開關應在220V/40A以上）

3，接通外部供電電源（四根線中最細的為零線）

（三）檢查

1，真空泵內的油面高度應不低于油窗高度的1/3

2，氣路管接頭是否插牢。

3。，整機是　可靠接地。

六、曬版操作

1、打開電腦　板上的電源開關，“曝光”指示燈亮，表示顯示窗顯示時間的數字為曝光時間數，如需查詢真空時間　，可按一下真空鍵，其對應的真空指示燈亮，顯示窗顯示數為抽真空時間。

2、　需對已設定的（真空時間和曝光時間）參數修改時，可按數字鍵進行調整　，改變后的參數自動存入電腦　。

3、　放好網框拉鎖勾，按啟動鍵/曬版程序?qū)⒆詣訄?zhí)行，在執行過程中對應的指示燈一閃一閃。曬版結束，蜂鳴器發出的響聲，曬版機進入待機狀態，此時面板顯示時間為曝光時間數。

七，故障維修

（一）打開電源風機不工作

1，檢查底部保險絲是否松動后熔斷

2，檢查電源插頭是否插好是否有電。

（二）鎖緊曬版框，接啟動鍵，真空泵不工作

1，檢查真空泵的引線是否結好

2，檢查真空泵的底座開關是否打開

（三）真空泵工作，真空度達不到

1檢查真空泵的吸氣管是否接牢

2，檢查真空泵的油們是否太低

3，檢查像皮布的邊膠是否有裂痕，脫膠現象

（四）燈管不亮

1，檢查電源電壓是否太低

2，檢查燈管兩頭是否發黑，燈管老化

3，碘鎵燈管熄滅后風機冷卻燈管是否達到1－2分鐘，連續使用不冷卻燈管觸發不亮

4，檢查電腦板上的曝光時間是否設定在000秒上

5，檢查觸發器是否老化，有無高壓

八，注意事項

1，本機必須可靠接地，定期檢查。

2，曬版機應接好遮光保護簾，避免紫外光灼傷皮膚和眼睛。

3，避免真空泵在無油狀態下工作，定期檢查及換油

4，碘鎵燈忌熱態曝光，熄滅再亮此燈需一段時間　

5，燈管功率大，曬版的熱輻射也大，建議連續工作時間不超過兩個小時為宜

6，更換燈管時要注意，一定要關閉本機電源。

7，連續工作長時間停機前要讓風機工作數分鐘。

8，曬版機玻璃應避免與硬物接觸　，以免劃傷，、

9，曬版機的清潔，曬版機的清潔次數取決于使用的次數及使用的環境。需經常清潔的部位有：曬版玻璃，燈具　，抽氣橡皮墊及邊條。
