中間調塞網和實底密度偏低曾是困擾柔印行業的最主要問題。近年來，柔性版制版技術作為柔印的關鍵核心技術，取得了飛速發展，目前在水墨和溶劑墨應用上，實底密度偏低及白針孔現象已經被攻克，最主要的問題是中間調塞網嚴重、顏色反轉。水晶網點技術作為一種創新性柔印網點技術，具有諸多優點，如實底密度提升、中間調過渡平滑、層次對比增強、高光網點改善等，可避免上述問題，大大提升軟包裝柔印品質。

軟包裝柔印的痛點

1. 漸層顏色跳階反轉

漸層顏色跳階反轉是傳統柔印在漸變印刷時經常發生的問題，且經常發生在40%～60%階調時，如圖1所示。該問題發生的主要原因?yàn)榫W(wǎng)點形狀太規則，以圓網點為例，50%左右的網點剛好開始發生相接，印刷過程中這部分網點增大程度突然變大，而網點增大最主要的影響因素是網點周長，因此這部分網點在印刷過程中最容易產生周長突變，所以顏色就會突然變深而產生顏色跳階，與其網點百分比小的顏色相差就比較明顯，而本來比其網點百分比大的網點反而沒其增大程度大，所以就會造成顏色跳階反轉。圖2為加網網點和印刷后網點增大示意圖?？梢钥闯觯?0%網點印刷后周長明顯變長很多，而40%網點沒有那么明顯。

圖1 漸層顏色跳階反轉

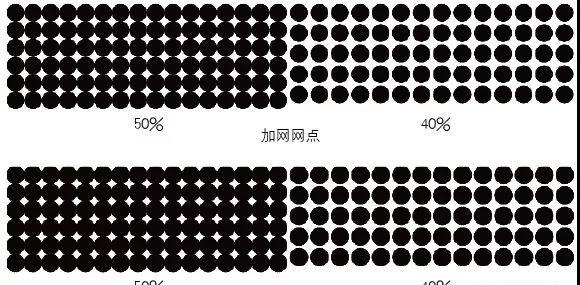

圖2 加網網點和印刷后網點增大示意圖

2.塞網和掉網

實際生產中，經常會發現即使出現小小的塞網和掉網情況，印刷版面也會比較臟，特別是平網和漸變網印刷時。其主要原因是傳統網點形狀太有規律，就好像所有學生都穿藍色校服出操，結果有一個學生穿了一條白色非校褲，就會相當顯眼，但如果所有學生都穿不同顏色衣服出操，就根本發現不了這個學生。如圖3所示，一眼就會發現塞網的地方，所以網點形狀太有規律不是一件好事。

圖3 塞網

3.中間調印刷橋接

對于軟包裝和紙箱預印行業來說，實底微穴加網是現在大家都認可的一項可以快速有效提升實底密度的行之有效的技術，可以用較低成本來減少實底白針孔，而且該技術在柔印水墨和溶劑墨應用上已經是標配制版技術，但是按照認知，在中間調部分采用1Pixel組合成大網點并加一個保護環，反而會造成中間調印刷橋接現象。對此情況，杜邦相關技術工程師也進行過實驗，發現采用1Pixel組合大網點并不會出現問題，問題發生在保護環上。因篇幅限制，筆者借用杜邦的圖片（如圖4所示）簡述其原由。印刷至一定量后，中間調（30%～60%）出現橋接現象，主要原因是保護環形成了網點封閉區域，造成油墨堆積，因而出現橋接現象。

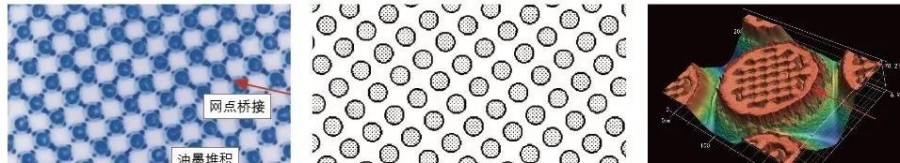

圖4 中間調印刷橋接

水晶網點技術的優點

與傳統網點相比，水晶網點因印刷后網點形狀酷似多邊形水晶體而得名。形態迥異的多邊形水晶網點技術是柔印加網技術的一次重要?jiǎng)?chuàng)新，可解決上述問題，主要體現在以下幾方面。

(1)全階調采用多個1Pixel小點組成1個大網點，采用更高精度的平面鏡頭進行激光雕刻，激光能量完全可以精確控制。

(2)每個網點形狀都不一樣，都是不同的多邊形，這也是水晶網點名稱的來歷。

(3)拿掉保護環。

(4)實底采用1Pixel微穴加網，確保實底密度提升和外觀銳利整潔（P+）。圖5為RIP加網效果。

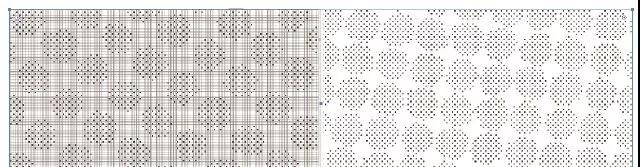

圖5 RIP加網效果

(5)平頂網點。

總之，水晶網點通過其大小形狀不一解決了小部分塞網時帶來的極其難看的印刷上臟現象，同時通過1Pixel雕版，實底和網點部分采用1Pixel微穴加網，提升密度的同時又避免產生顏色跳階，但需要注意的是，這種網點必須搭配真正具備高物理精度的激光才可保證被完美雕刻出來。圖6為傳統網點和水晶網點漸變和實底印刷對比。

圖6 傳統網點和水晶網點漸變和實底印刷對比

曝光設備的配合使用

有一個問題不能回避，那就是如何實現將印版網點和實底都成為平頂微穴，同時讓1Pixel的網點通過激光能量擴大雕刻后準確曝光還原？針對該問題，ESKO推出了XPS正背一體的LED UV曝光機Crystal XPS（以下簡稱“XPS”，如圖7所示），可完美實現水晶網點的印版再現。具體來說，該設備具有如下技術亮點。

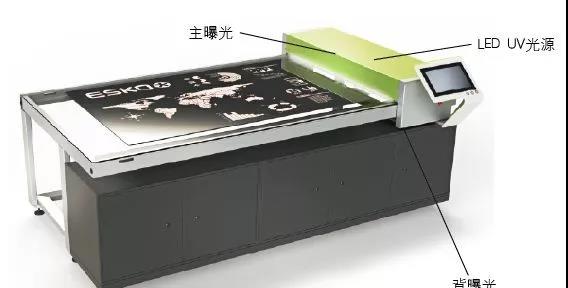

圖7 XPS結構圖

(1)XPS LED UV光源能量可控，系統內置行業主流版材曝光參數，傻瓜式自動化版材曝光控制，曝光參數完全可控，能量均勻，不同地點的不同XPS設備曝光結果一致，確保了制版結果一致。

(2)XPS通過UV高能量，正背一起作業，能保證更小網點都可正常制出，而且因?yàn)椴捎酶吣芰?，所以不管是圓頂版材還是平頂版材，都可實現平頂網點效果。

(3)傳統燈管曝光的正背曝有時間間隔，間隔時間越長，網點底座越小，網點就越容易被洗掉或印刷過程中受壓倒掉。而XPS因?yàn)檎惩瑫r(shí)進行曝光，徹底解決了傳統網點底基和浮雕不穩定的現象，網點底座穩定不變。

總體來說，水晶網點技術并非單純的一臺機器或一個軟件，而是需要軟硬件相結合的組合方案，對承印物、油墨、網紋輥等印刷環境有著獨特的要求，需要供應商和軟包裝企業積極探索?？梢灶A(yù)見的是，國內綠色環保趨勢將愈演愈烈，這無疑會增強柔印發展的原動力，凹轉柔將成為趨勢。相信水晶網點技術憑借其諸多優勢，將為軟包裝柔印帶來一片光明。
